BW-1.25K20Wに関して 投稿者：mkiyot 投稿日：2026/03/15(Sun) 21:48 No.13174    手元の811Aで組むことは可能でしょうか？ 当方、数台のアンプを見よう見まねで作成した経験はあります。 Re: BW-1.25K20Wに関して - ARITO@岐阜地区 2026/03/16(Mon) 05:52 No.13180 結論から言いますと811Aのクロスシャントプッシュプル（CSPP）は非常に難しいと思います。 　 811Aはポジティブグリッド管ですので、グリッドにプラスのバイアスを掛けて グリッド電流を流し込んで使用します。 　 CSPPは出力段の利得が2未満しかなく、非常に高いドライブ電圧が必要です。 単にドライブ電圧が高いだけでグリッド電流を流し込まなくてもよければ それほど難しくはありませんが、大きな振幅に加えて電流を流し込まなければ なりませんので、ドライブするのにか〜なり大きな電力が必要となり、 これは非常に難しいといいますが、出力段に匹敵するドライブ段が必要となります。 アンプビルダー初心者の方にはとてもお勧めできるものではございません。 悪しからずm(__)m 　 Re: BW-1.25K20Wに関して - mkiyot 2026/03/16(Mon) 14:15 No.13184 お返事ありがとうございます ダイナミックカップルドPPアンプを検討していて、難しそうだけどひょっとしたら、、、と問い合わせした次第です。 CSPPは諦めて普通のPPトランスを検討するとした場合、御社の標準型PPトランスも検討したいのですが、こちらの適用可能性はいかがでしょうか？ Re: BW-1.25K20Wに関して - ＡＲＩＴＯ＠伊吹南麓 2026/03/16(Mon) 14:54 No.13185 811Aプッシュプルって代物は、出そうとすると100Wくらい出せる球です。 が、ダイナミックカップルでA級動作であれば何とかというところでしょうか。 　 例えば下のようなアンプですとDE-5K20Wでも対応できそうです。 　 http://tomo.fine.to/V.World/KY-811App-J.html#circuit-fig 　 Re: BW-1.25K20Wに関して - mkiyot 2026/03/16(Mon) 15:16 No.13186 検討してたダイナミックカップルドPPと基本は同じようですね。トリスタンの明かりが見れるのが第一目的で、出力２０W程度で十分です。 可能性が見えてきたと思っていいですか？ Re: BW-1.25K20Wに関して - ＡＲＩＴＯ＠伊吹南麓 2026/03/16(Mon) 15:35 No.13187 ご紹介したアンプのコピーであれば、DE-5K20Wで対応可能です。 ご検討いただけますようお願いいたします。m(__)m Re: BW-1.25K20Wに関して - mkiyot 2026/03/16(Mon) 15:41 No.13188 嬉しいお返事です。 ヤフオクでペア販売とのこと、開始価格は如何ほどになる見込みでしょうか？ 予算が合えば前向きに検討したく あとできればコア材を御社オススメのもの（ハイライト材）にした場合も併せてお知らせいただけるとありがたいです Re: BW-1.25K20Wに関して - ARITO@岐阜地区 2026/03/16(Mon) 20:15 No.13192 DE-5K20Wのヤフオクでの開始価格は、現在のところペアで24,000円です。 　 ハイライト材も今なら同じ価格にて出品いたします。 　 Re: BW-1.25K20Wに関して - mkiyot 2026/03/16(Mon) 21:31 No.13194 回答ありがとうございます 手が届く価格帯なので出品されたら入札します ハイライト材のものをお願いします。 ヤフオクでフォローしていますので見落としはないかと思います。 よろしくお願いします Re: BW-1.25K20Wに関して - ＡＲＩＴＯ＠伊吹南麓 2026/03/17(Tue) 08:09 No.13196 それではDE-5K20W-Hを生産計画に入れます。 早ければ4月上旬に出品できると思います。 しばらくお待ちいただけますようお願いいたします。 　 Re: BW-1.25K20Wに関して - mkiyot 2026/03/17(Tue) 10:00 No.13198 ありがとうございます ４月に入ったらワッチを強化します 、、、やはりCSPPは無理筋でしたか、、

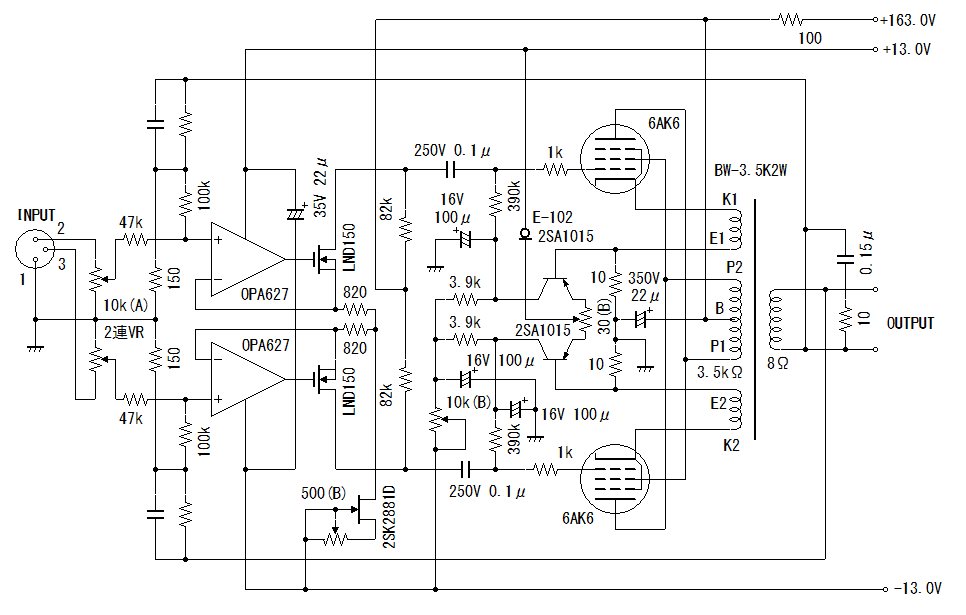

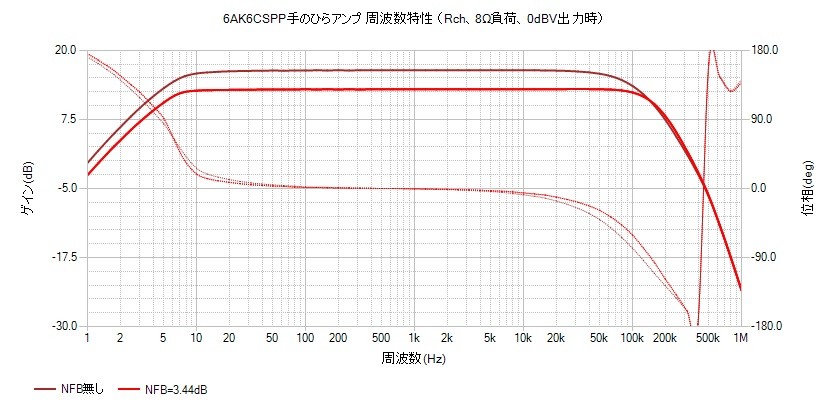

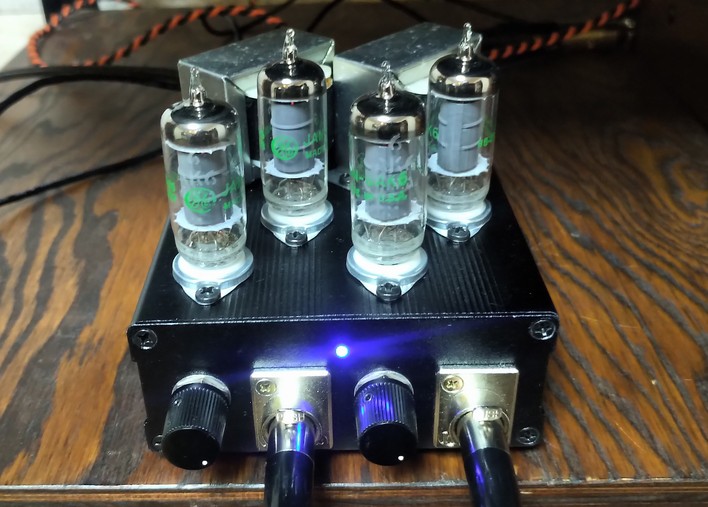

６ＡＫ６ＣＳＰＰ手のひらアンプ 投稿者：ARITO@岐阜地区 投稿日：2026/03/09(Mon) 20:18 No.13124    今週末に御影公会堂で開催される試聴会の配布資料をアップしました。 　 https://www.aritos-audio-lab.com/6AK6_Palmtop_Amp.pdf 　 Re: ６ＡＫ６ＣＳＰＰ手のひらアンプ - MF@横須賀 2026/03/11(Wed) 11:17 No.13132 使用するACアダプター他で音質が変わるのは気になりますが、 小さくても何時もながら特性は良いですね。 出力トランスは整列巻きなんでしょうか。 Re: ６ＡＫ６ＣＳＰＰ手のひらアンプ - ＡＲＩＴＯ＠伊吹南麓 2026/03/11(Wed) 11:37 No.13133 アンプの肝はやはり電源なんですね。 外部電源を使うアンプではよくわかります。 とはいえ、アンプ回路を変えずに電源をいくつも作って試す気にはなりませんので．．．． 整列巻きは二次巻き線だけで、一次巻線はガラ巻きです。 0.1Φの細線なので、整列巻きは厳しいです。 　 Re: ６ＡＫ６ＣＳＰＰ手のひらアンプ - MF@横須賀 2026/03/11(Wed) 14:01 No.13136 ガラ巻きでこの特性なんて凄すぎる。しかも2個が同じ特性なんでしょうね。 この出力トランスはノウハウがたくさん詰まっていそう。 Re: ６ＡＫ６ＣＳＰＰ手のひらアンプ - ＡＲＩＴＯ＠伊吹南麓 2026/03/11(Wed) 15:49 No.13137 F特はほぼ同じですね。（左図参照ください） 　 これぐらい小さなトランスは良い特性が出やすいんです。 CSPP用なので一次側インピーダンスが低いですしね。 　 Re: ６ＡＫ６ＣＳＰＰ手のひらアンプ - MF@横須賀 2026/03/11(Wed) 17:37 No.13139 う〜ん、私にはこんな特性を出せません… CS-10で巻き数計算だけしましたが、そのまま放置です。 Re: ６ＡＫ６ＣＳＰＰ手のひらアンプ - 菊地 2026/03/12(Thu) 13:07 No.13148 ガラ巻と言っても、ＡＲＩＴＯさんの巻線機はマイコン制御の半自動でしたよね。 手回し巻線機と違って、交差や隙間があまり出ないように巻けるのでしょう。 頑張れ手回し作業！　>ＭＦさん。 Re: ６ＡＫ６ＣＳＰＰ手のひらアンプ - MF@横須賀 2026/03/13(Fri) 08:35 No.13152 はい、頑張ります。

超小型トランス2種購入希望 投稿者：ヒラヤマ 投稿日：2026/03/05(Thu) 10:32 No.13095    ARITO's Audio Lab様 ヒラヤマと申します。アンプ初心者ですが、こちらのホームページはじめ、色々と先輩方の製作記録を見させて頂いております。 タイトルの件、SE-7k2WとDE-14k2Wを購入したいです。ミご連絡お待ちしております。 Re: 超小型トランス2種購入希望 - ＡＲＩＴＯ＠伊吹南麓 2026/03/05(Thu) 14:32 No.13098 ヒラヤマ様、お問合せありがとうございます。 SE-7K2Wは在庫がございますので、さきほど出品いたしました。 下のURLをコピーしてご確認願います。 　 https://auctions.yahoo.co.jp/jp/auction/w1221846226 　 DE-14K2Wは3月末ごろに出品いたします。 出品時にはメールにてお知らせいたします。 　 Re: 超小型トランス2種購入希望 - ヒラヤマ 2026/03/05(Thu) 18:56 No.13102 ご対応ありがとうございます。製作が楽しみです。

Re: ＦＲＡplusのダウンロードの件 投稿者：いしだ 投稿日：2026/02/21(Sat) 14:21 No.13007    おんにょ様 助言を有難うございます。 「https://www.dropbox.com/s/jdjgp4lfwurbrd7/FRAplus-1.40.0050.zip?dl=0」にアクセスしましたが、現在はダウンロード自体が出来ないようですので、「名前を付けて保存」で取り込んでみましたが、そのファイルは「FRAplus-1.40.0050.zip.html」と 「FRAplus-1.40.0050.zip_files」の２つでした。そして後者を解凍してみましたが、「setup.exe」は見当たりません。そして前者をダブルクリックしますと「setup.exe 4.06MB」の表示は出ますが、これにダブルクリックを行っても、「このファイル形式を読み込むことはできません」と反応が返って来るだけでした。プログラムの扱いに慣れている訳ではありませんが、こういう状況で困っています。 Re: ＲＡplusのダウンロードの件 - おんにょ 2026/02/21(Sat) 14:37 No.13008 いしだ様 https://www.dropbox.com/s/jdjgp4lfwurbrd7/FRAplus-1.40.0050.zip?dl=0 右上にある下向き矢印↓をクリックしてポップアップの「またはダウンロード専用で続行」 PCのダウンロードフォルダにあるFRAplus-1.40.0060.zipを展開すればできます。 Re: Re: ＦＲＡplusのダウンロードの件 - いしだ 2026/02/22(Sun) 00:56 No.13009 おんにょ様 お蔭さまで、インストールできたようです。 「右上にある下向き矢印↓」に気付いていませんでした。加齢と共に頭が固くなっていて融通が利かなくなっているようです。本当にありがとうございました。 Re: Re: ＦＲＡplusのダウンロードの件 - ARITO@岐阜地区 2026/02/23(Mon) 11:16 No.13015 週末ちょっと忙しくて、掲示板見るのサボっておりました。 どうも済みません！ おんにょさん、ご協力ありがとうございました。m(__)m

ＦＲＡplusのダウンロードの件 投稿者：いしだ 投稿日：2026/02/20(Fri) 14:01 No.13003    FRAplusの存在を知り、周波数特性などが楽に測れることに魅力を感じ、アナログディスカバリー３を購入し、Waveformsをインストール後、https://www.dropbox.com/s/jdjgp4lfwurbrd7/FRAplus-1.40.0050.zip?dl=0からFRAplusをダウンロードしてインストールを試みましたが、「セットアップ・アイコン」が見当たりません。 FRAplusはもうダウンロードできなくなっているのでしょうか？ Re: ＦＲＡplusのダウンロードの件 - おんにょ 2026/02/21(Sat) 11:19 No.13006 いしだ様 FRAplus-1.40.0050.zipを展開するとFRAplus-1.40.0050フォルダの下に setup.exeがありますのでそれを実行すればインストールできます。
