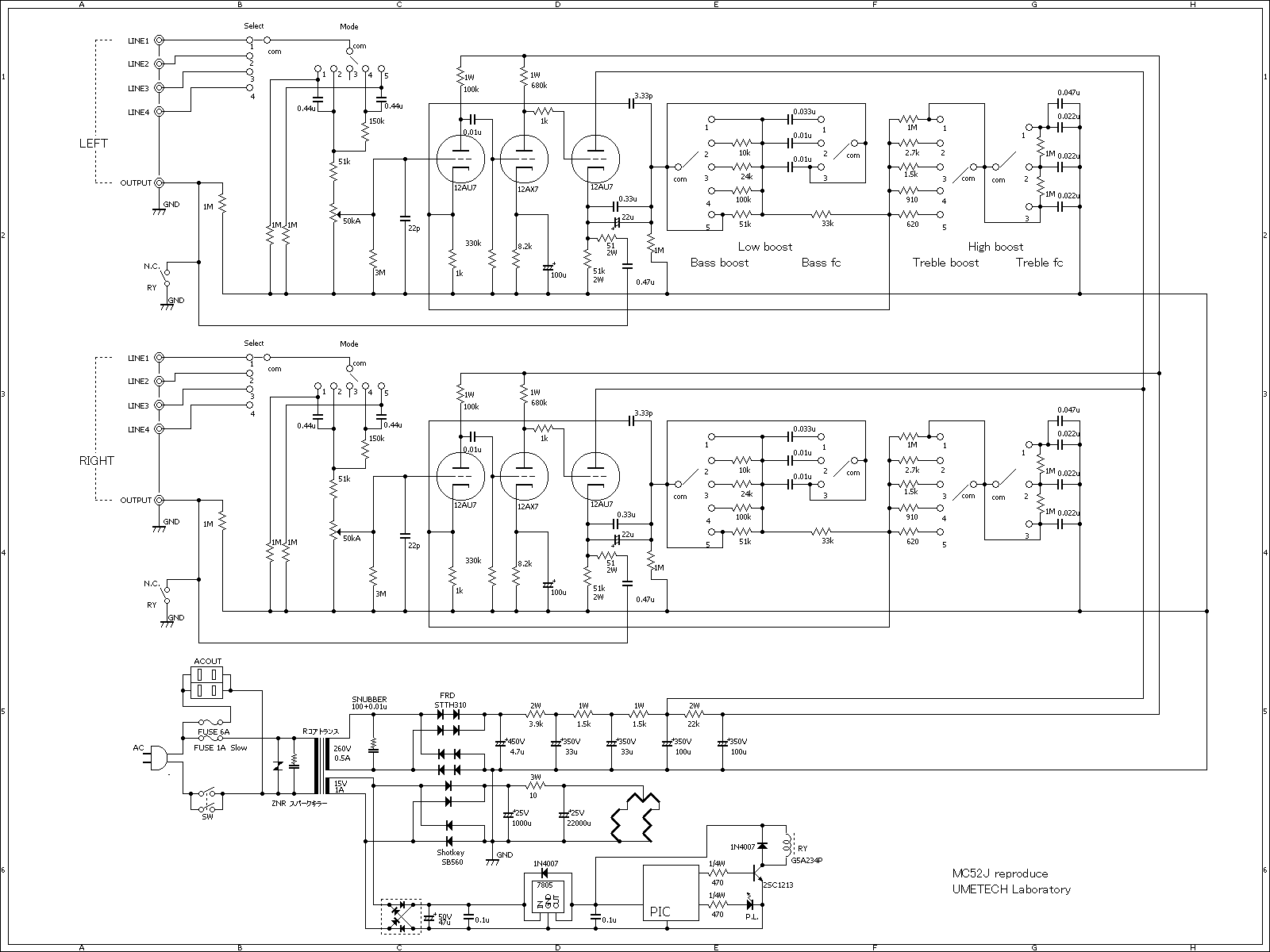

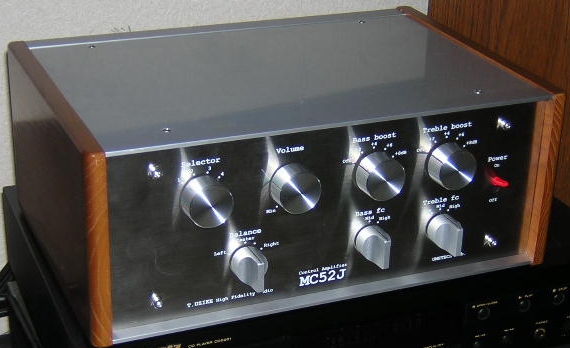

暫定版の回路図。 |
 |
アンプ部ユニット部。
１号機は間違えてる(^^; |
 |
アンプ部ユニット部。
これは2号機。pinの位置を正しく。 |
 |
電源ユニット部。 |
 |

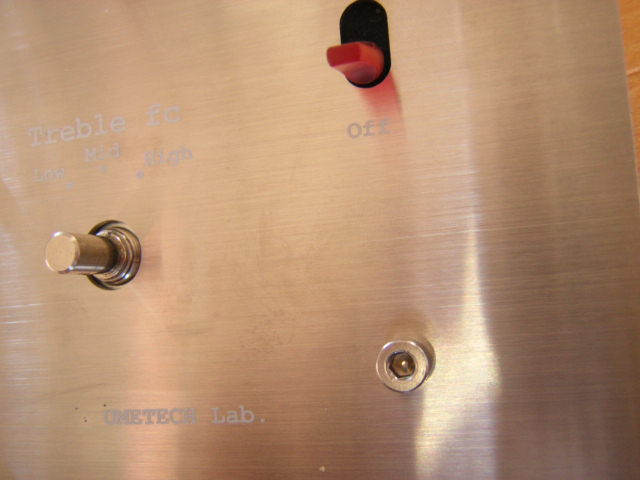

電源スイッチ周りの処理。 |
 |

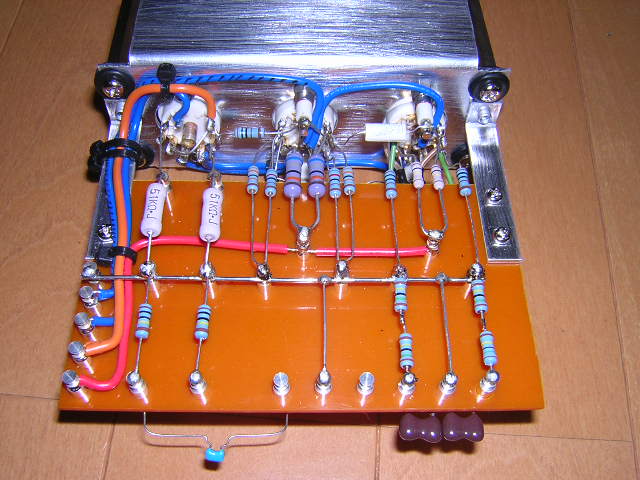

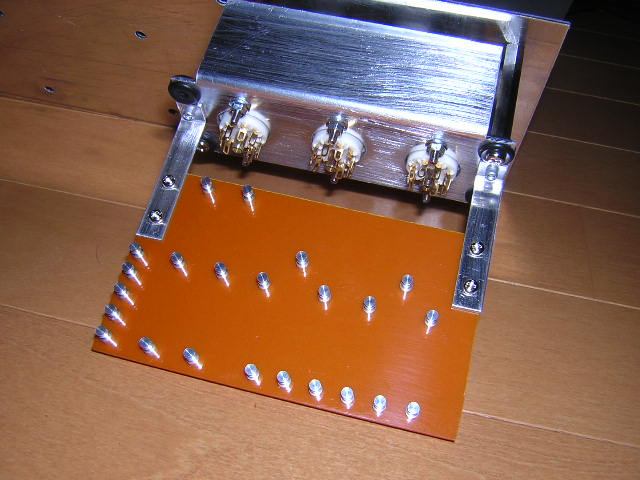

アンプユニット。 |
 |

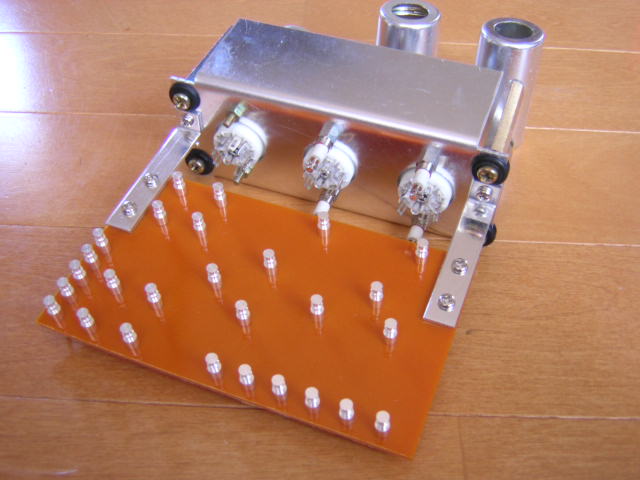

アンプユニット。 |
 |

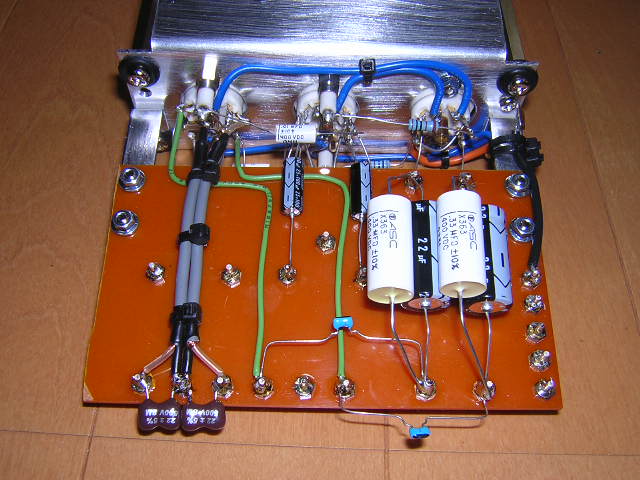

アンプユニット。

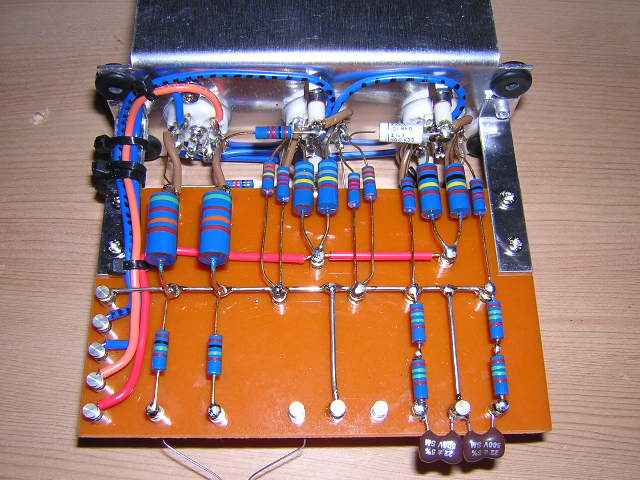

こちらは理研RMG仕様
RMG生産中止らしいので、限定10台分だけ部品確保しました。 |
 |
電源ユニット。

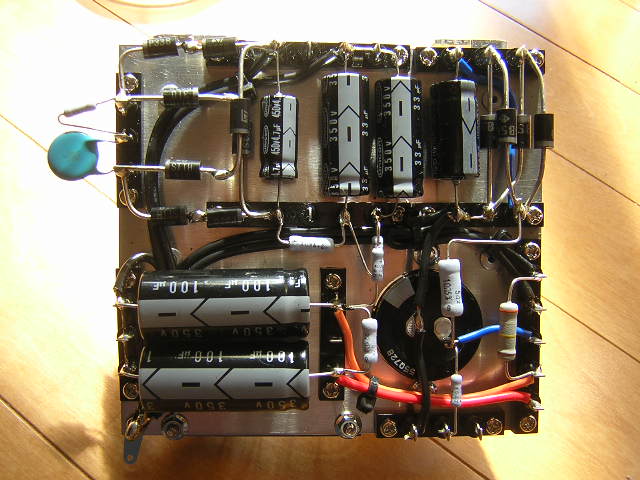

電源ユニットのパーツ取り付け具合。 |
 |

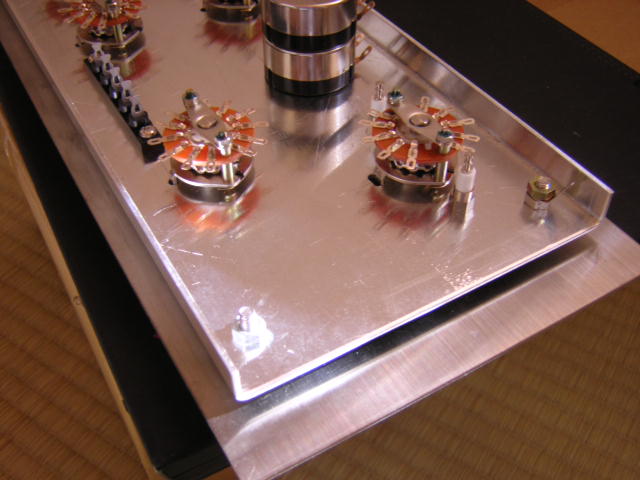

サブパネルの取り付け具合。 |
 |

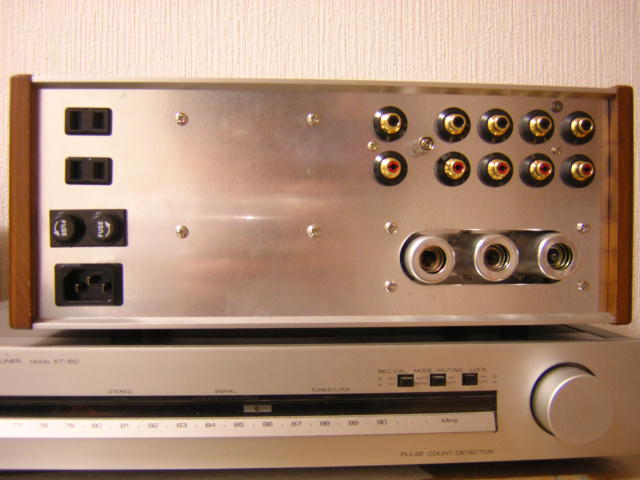

後ろ側。
AC OUT2個と、IEC3p入力としました。 |
 |

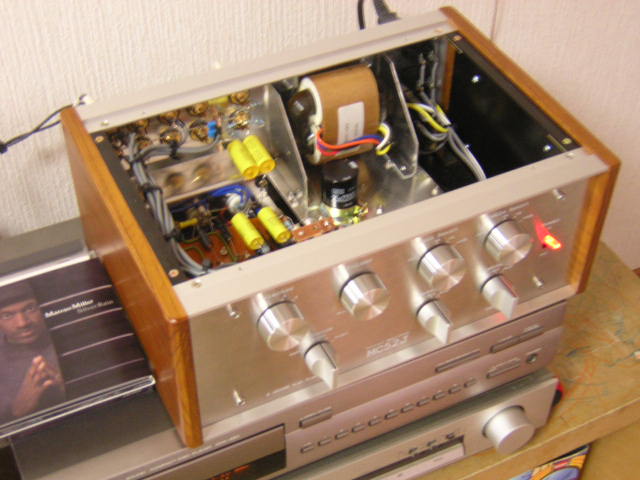

テスト中。 |
 |

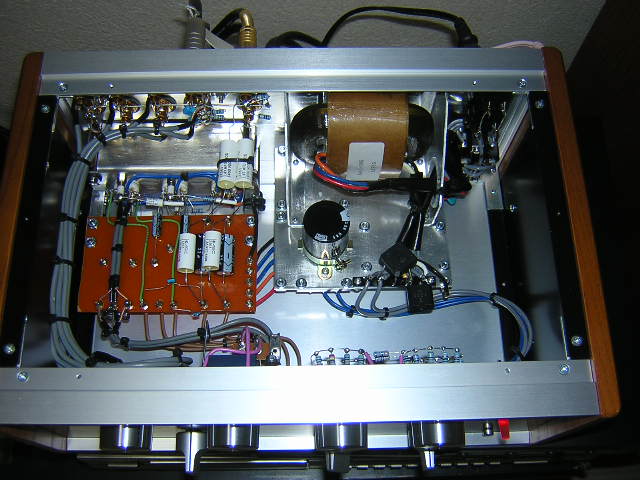

2号機の内部です |
 |

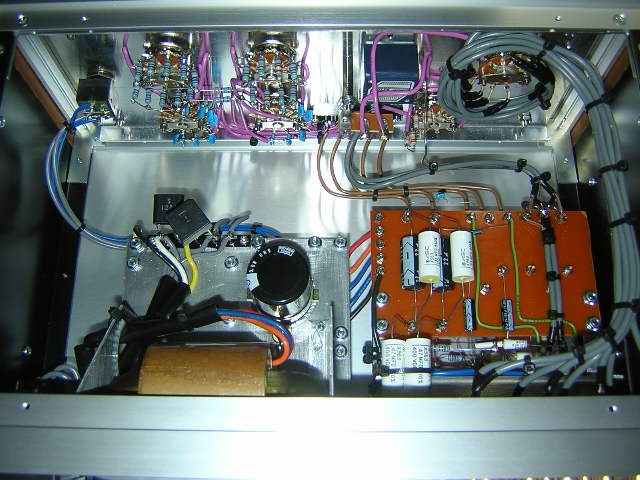

2号機の内部です |
 |

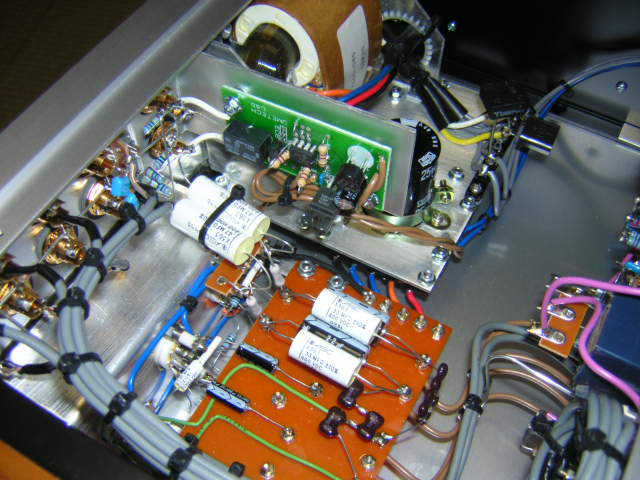

2号機に組み込んだMute回路です
ウォーミングアップ中(20秒)電源P.L.を2Hz点滅させています。
時限後はマイコンチップ内部クロック停止(スリープモード)
マイコン由来のノイズは発生しません |
|
 |
BassBoost特性fc=Low(左) |
 |
BassBoost特性fc=Low(左) |
 |
BassBoost特性fc=Low(左) |
 |
TrebleBoost特性fc=High(左) |
 |
TrebleBoost特性fc=Mid(左) |
 |
TrebleBoost特性fc=Low(左) |
 |
Bass(Low,Mid,Hi),Treble(Mid,High)クロス特性8dB Boost(左) |
 |
LowCutFilter特性(左) |
 |
周波数特性5Hz~100kHz
高域CutFilterによる制限が掛かっています。 |
|
|
|
