チョロQ用出力トランス その４　投稿者：ＡＲＩＴＯ 投稿日：2005/02/09(Wed) 10:53 No.5160
メーカーから最終価格について回答がありました。
単価３，０００円（税別、５０個以上／ロット）です。
この価格は今回限りで、オリエントコア、ハイライトコア共通価格です。

募集は２月１３日の２４：００をもって締め切りたいと思います。
これまでに参加を表明された方もオリエントコアかハイライトコアかを、
そしてそれぞれの数量を明らかにして頂けますようお願いします。
トランスは私のところへ一括納入されますので、私の方から発送します。
お支払いは私名義の銀行口座へ振り込みをお願いします。
振り込み手数料は各自でご負担ください。
箱代は本当は取りたくないのですが、適当に探すには参加者が多すぎますので
１００円のご負担をよろしくお願いいたします。
送料は郵パック６０の着払いを希望しますが、留守がちの方が居られるかも
知れませんので、ご希望をご連絡お願いします。


投稿記事 画像(クリックすると別ウィンドウ開きます)
チョロＱ用トランスその２　投稿者：ＡＲＩＴＯ 投稿日：2005/01/12(Wed) 15:18 No.4839
年末の問い合わせに対してメーカーから回答が無い状態が続いています。
ちょっとじれてしまったので、Nontaさんからご紹介いただいたメーカーと
コンタクトを取ったところ
安価で、納期が５日だったので、取りあえず自分の分だけ発注してしまいました。
トランスが届いたら実際に評価をして、ここでその結果をご紹介します。
その上で、ご興味がある人についてはこの件の連絡方法をお知らせするように
したいと思います。

←仕様はこちら。　電源トランスの仕様は変更しました。
出力トランスが＠３，０００円で、電源トランスは＠４，５００円です。
（税別、送料別）
Re: チョロＱ用トランスその２　ＡＲＩＴＯ - 2005/01/15(Sat) 13:09 No.4873
早いですね〜、発注して２日で発送、本日到着しました。
出力トランスの周波数特性はこちら（←）です。
ん〜、ノーコメントです。これからじっくりと評価します。
メーカーには改良の試作を受けてもらえるか確認中です。
Re: チョロＱ用トランスその２　ＡＲＩＴＯ - 2005/01/15(Sat) 13:10 No.4874
これが２台目です。
Re: チョロＱ用トランスその２　ＡＲＩＴＯ - 2005/01/15(Sat) 13:14 No.4875
ちなみにこれはＦＥ２５−８です。流石ですね。
Re: チョロＱ用トランスその２　ＡＲＩＴＯ - 2005/01/17(Mon) 12:29 No.4890
染谷電子の試作トランスが着ましたのでＦ特を取ってみました。
正直なところびっくりです。素晴らしい！！
このままでも充分ではないでしょうか？
Re: チョロＱ用トランスその２　ＡＲＩＴＯ - 2005/01/17(Mon) 15:34 No.4892

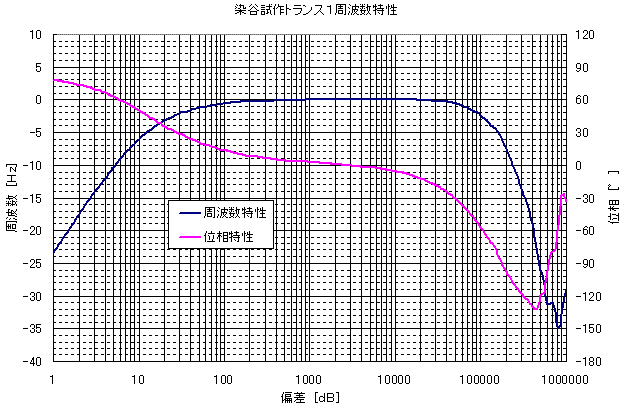

染谷電子の試作トランスの周波数特性データを正規化しました。
高域の特性は驚くほど良いですね〜。位相もそれほど回らないし。
高帰還向きでしょうか？これなら氏家さんも悪くは言えないかも。
Re: チョロＱ用トランスその２　ＡＲＩＴＯ - 2005/01/17(Mon) 18:34 No.4894
試作トランスの写真を取りました。左が西崎電機製で右が染谷電子製です。
固定方法に工夫は必要ですが、どちらも奥の高級？角型ケースに収まる寸法です。
メーカーの回答によると１０個／ＬＯＴであればディスカウントしてもらえるようです。
Re: チョロＱ用トランスその２　ＡＲＩＴＯ - 2005/01/18(Tue) 13:21 No.4907
考えてみたらインピーダンスの測定に駆動インピーダンスは関係無いですね。

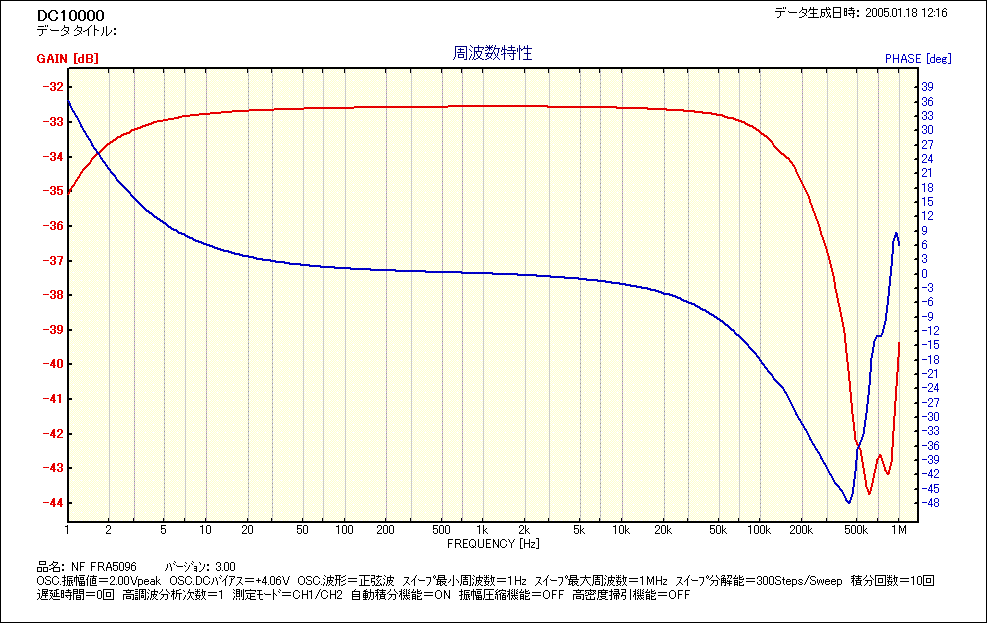

←こちらはＤＣ１０ｍＡ重畳した時のＦ特です。
でもとっても良いの。
そのわけはＦＲＡの出力インピーダンスで駆動しているから。
ＦＲＡのＤＣ重畳機能なので駆動インピーダンスを大きく出来ないからです。
これは４０６ΩのＤＣＲに対してＤＣバイアス４．０６Ｖですので
１０ｍＡの重畳となります。
ＦＲＡは±１０Ｖまでしか出力できないので、直流重畳しようとすると
駆動インピーダンスは４００Ωくらいまでしか大きくできません。

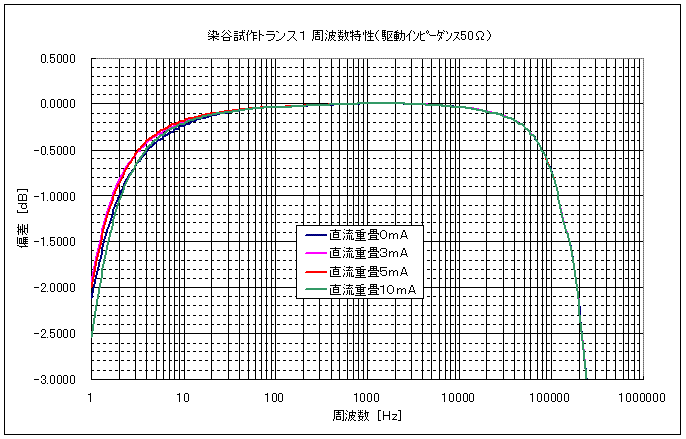

直流重畳は０ｍＡ、３ｍＡ、５ｍＡ、１０ｍＡと測定しましたが、
駆動インピーダンスが低いとほとんど変化しませんでした。
Re: チョロＱ用トランスその２　ＡＲＩＴＯ - 2005/01/18(Tue) 15:32 No.4909
あんまり面白くないグラフですけど、せっかく測定したので。

駆動インピーダンスが低いと高域のＦ特が暴れるトランスが多いのですが、
このトランスは低くても暴れませんね。
むしろＦＥ２５−８よりもこの点は優秀かも。
Re: チョロＱ用トランスその２　ＡＲＩＴＯ - 2005/01/18(Tue) 18:22 No.4912
負荷オープン時のインピーダンス比較です。
Re: チョロＱ用トランスその２　ＡＲＩＴＯ - 2005/01/18(Tue) 18:24 No.4913
今度は８Ω負荷時のインピーダンス比較です。
あんまり比較する意味はございませんが。
染谷試作トランスの方は１２ｋΩの仕様なのですが
１３ｋΩを少し切るくらいの測定値です。
訂正：約１３．１ｋΩでした。
Re: チョロＱ用トランスその２　ＡＲＩＴＯ - 2005/01/18(Tue) 19:02 No.4916
小生には使い道がわからないグラフですので、失礼しました。
←これでどうでしょう？
どう活用したらよいのかご教授頂けましたら幸いです。
出力ショートの測定は明日しま〜す。
Re: チョロＱ用トランスその２　ＡＲＩＴＯ - 2005/01/18(Tue) 20:27 No.4917
ＦＲＡが空いたので出力ショートが測定できました。
これで何が占えるの？
Re: チョロＱ用トランスその２　ＡＲＩＴＯ - 2005/01/19(Wed) 19:58 No.4924
染谷試作トランスのＮＦ巻線のＦ特です。
二次側に８Ωを負荷し、ＮＦ巻線は開放で測定していますので
さすがにＦ特は少し暴れています。
ＮＦ巻線にも負荷をかけるとＦ特はきれいになりますけど
実際のＮＦ巻線の負荷はずっと軽いので開放で測るのが
適当ですよね？合ってます？？
Re: チョロＱ用トランスその２　ＡＲＩＴＯ - 2005/01/20(Thu) 11:46 No.4931

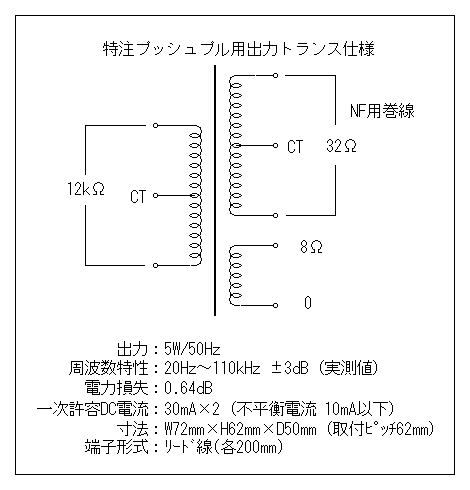

トランスの仕様を書き直しました。ご意見あれば承ります。
出力トランス評価回路 ＡＲＩＴＯ - 2005/01/22(Sat) 11:10
出力トランスの評価回路を作りました。ＱＵＡＤ�兇療徹義�幅段の評価が
まだ出来ていないので、製作中の７１ＡフローティングＯＰＴアンプの
電圧増幅段をそのまま使います。（ずぼらですが、機能はぴったりなので）

Ｆ特、歪率は無帰還、ＫＮＦのみ、ＫＮＦ＋オーバーオール帰還２０ｄＢ
（不平衡電流０ｍＡ、３ｍＡ、５ｍＡ、１０ｍＡ）くらい測ればいいですかねぇ。

何かこれを測って欲しいっていうのあります？
Re: 出力トランス評価回路 ＡＲＩＴＯ - 2005/01/22(Sat) 11:43
評価回路、こんなのです。 気力が続けば西崎電機製のトランスも測るかも。
Re: 出力トランス評価回路 ＡＲＩＴＯ - 2005/01/22(Sat) 13:23
無帰還（ＫＮＦもオーバーオールＮＦＢも無し）のＦ特です。
高域に暴れが無く綺麗に減衰しています。
低域の落ち方は早いですけど、コアサイズが小さいのとバットジョイントなので
こんなものかも。。
Re: 出力トランス評価回路 ＡＲＩＴＯ - 2005/01/22(Sat) 13:27
同じく無帰還の歪率です。
１００Ｈｚの歪率はさすがにあまり良くありません。
めんどくさかったので実はＤＣバランスを取っていないんです。
ちゃんと取ればもうちょっとはましになるかも知れません。
今の状態で不平衡電流を計算すると０．８ｍＡくらいです。
Re: チョロＱ用トランスの件　ＡＲＩＴＯ - 2005/01/25(Tue) 16:11 No.5008
試作トランス評価回路ですが、ＫＮＦを掛けてデータが取れました。
ＫＮＦは５．８５ｄＢでした。
Ｆ特は−３ｄＢポイントが２０Ｈｚ→１２Ｈｚに、６５ｋＨｚ→１２０ｋＨｚになり、
帯域は拡大しました。
Re: チョロＱ用トランスの件　ＡＲＩＴＯ - 2005/01/25(Tue) 16:13 No.5009
歪率は、特に低域での改善が大きいという結果が出ました。
ＫＮＦを掛けるとほんのちょっぴり出力は小さくなります。
Re: チョロＱ用トランスの件　ＡＲＩＴＯ - 2005/01/25(Tue) 17:00 No.5010
ＫＮＦ有り無しのＦ特比較です。
Re: チョロＱ用トランスの件　ＡＲＩＴＯ - 2005/01/25(Tue) 17:02 No.5011
ＫＮＦ有り無しの１００Ｈｚの歪率比較です。
Re: チョロＱ用トランスの件　ＡＲＩＴＯ - 2005/01/25(Tue) 20:04 No.5020
せっかくまとめて頂いているのでデータを追加しました。
Re: チョロＱ用トランスの件　ＡＲＩＴＯ - 2005/01/25(Tue) 20:06 No.5021
これもお願いします。ん！上のグラフは他のと違いますね。
チョロＱ用トランスの件　ＡＲＩＴＯ - 2005/01/26(Wed) 13:35 No.5031
ＤＣバランス回路を調整して不平衡電流を変化させてＦ特を取ってみました。
ＫＮＦは掛けた状態です。バットジョイントのおかげか１０ｍＡまでの
不平衡電流ではＦ特には大きな影響はありません。
偏差が見難いので書きますと、１Ｈｚで
不平衡電流０ｍＡ→　−３４．１９ｄＢ
不平衡電流３ｍＡ→　−３５．３４ｄＢ
不平衡電流５ｍＡ→　−３７．１８ｄＢ
不平衡電流１０ｍＡ→−３９．４４ｄＢ
となっています。１０Ｈｚでは最大差が０．２９ｄＢでした。
Re: チョロＱ用トランスの件　ＡＲＩＴＯ - 2005/01/27(Thu) 13:16 No.5035
出力トランスのコア組みをバットジョイントからラップジョイントへ
変更して周波数特性の両者比較を行いました。
超低域では変化が大きいですが、可聴帯域では案外変わらないものなんですね。
Re: チョロＱ用トランスの件　ＡＲＩＴＯ - 2005/01/27(Thu) 13:20 No.5036
ラップジョイントコアで不平衡電流を変化させてＦ特を測りました。
やはりバットジョイントと比較すると低域での変化が大きいです。

このデーターだったら、ラップジョイントにしても良いかもしれませんね。
金ちゃん、如何でしょうか？どちらが良いですか？
Re: チョロＱ用トランスの件　ＡＲＩＴＯ - 2005/01/27(Thu) 21:01 No.5039
今度はトランス単体のＦ特です。
Re: チョロＱ用トランスの件　ＡＲＩＴＯ - 2005/01/27(Thu) 21:04 No.5040
トランス単体でのＦ特のコアジョイント比較です。評価回路での差異よりも
単体での差異が大きいです。何でだろ？？？
これならラップジョイントの方が魅力的ですよねぇ。
Re: チョロＱ用トランスの件　ＡＲＩＴＯ - 2005/01/28(Fri) 13:19 No.5049
負荷オープンのインピーダンス特性です。
なんとピラミッドの頂点がＦＥ２５−８よりも低い結果が出ました。
とうとうＦＥ２５−８を超えた？？
Re: チョロＱ用トランスの件　ＡＲＩＴＯ - 2005/01/28(Fri) 13:29 No.5050
８Ω負荷時のインピーダンス特性です。
Re: チョロＱ用トランスの件　ＡＲＩＴＯ - 2005/01/28(Fri) 13:32 No.5051
負荷ショートのインピーダンス特性です。

私としてはラップジョイントへかなり傾いていますが
バットジョイント派の人おられますか？
チョロＱ用トランスその３　投稿者：ＡＲＩＴＯ 投稿日：2005/02/01(Tue) 11:13 No.5091
待望の見積りがメーカーより着ました。

LOT1〜：単価7,500円
LOT10〜：単価6,250円
LOT30〜：単価5,860円
LOT50〜：単価4,250円
税別途

送料を問い合わせていますので、回答がありましたらお知らせします。
最終仕様はこちら←。
Re: チョロQ用出力トランス その４　ＡＲＩＴＯ - 2005/02/09(Wed) 18:30 No.5181
コアをハイライトのバットジョイントに変更してＦ特を測定しました。
Re: チョロQ用出力トランス その４　ＡＲＩＴＯ - 2005/02/09(Wed) 18:32 No.5182
お次は定格負荷時インピーダンス特性です。
Re: チョロQ用出力トランス その４　ＡＲＩＴＯ - 2005/02/09(Wed) 18:35 No.5183
二次側ショート時のインピーダンス特性です。
Re: チョロQ用出力トランス その４　ＡＲＩＴＯ - 2005/02/09(Wed) 18:37 No.5184
二次側オープン時のインピーダンス特性です。
同じバットジョイントでは、オリエントよりもハイライトの方が
ピラミッドの頂点周波数が低いです。
Re: チョロQ用出力トランス その４　ＡＲＩＴＯ - 2005/02/09(Wed) 18:55 No.5186
オリエントコアのラップジョイントとハイライトコアのバットジョイントの
周波数特性比較です。
どちらかしか購入しない人は、このグラフをよ〜く見て決めてください。
Re: チョロQ用出力トランス その４　ＡＲＩＴＯ - 2005/02/09(Wed) 18:57 No.5187
こちらはどちらもバットジョイントのコア材比較です。
オリエントコアのバットジョイントは今回取り扱っておりませんのでご注意ください。
